محافظ های برق، یا همان کلیدهای اتوماتیک، امروزه بخش مهمی از سیستم‌های برق خانگی و صنعتی هستند. این تجهیزات با قطع جریان برق هنگام اضافه بار یا اتصال کوتاه، از آسیب‌های جدی جلوگیری می‌کنند.با این حال، ممکن است برخی از محافظ ها به مرور زمان کارایی خود را از دست بدهند. در چنین مواقعی، تشخیص به موقع این مشکلات و تعویض یا تعمیر آن‌ها بسیار اهمیت دارد. روش‌هایی مانند بررسی ظاهر، تست عملکرد، اندازه‌گیری مقاومت، و استفاده از دستگاه تستر می‌توانند به شما در ارزیابی وضعیت محافظ برق و اطمینان از سلامت آن ها کمک کنند.
آموزش تعمیرات برد الکترونیکی در کرج
علاقه مندان به رشته های فنی و عملی برق، می توانند در دوره های ویژه آموزش تعمیرات برد در کرج و آموزش برق ساختمان در کرج ، به میزبانی آموزشگاه فنی البرز، شرکت کرده و بعد از کسب مهارت وارد بازار کار فوق العاده این رشته ها شوند. برای اطلاعات بیشتر می توانید با شماره های درج شده در سایت تماس بگیرید.
وظیفه محافظ برق چیست؟
محافظ برق یا کلید اتوماتیک وسیله‌ای است که برای محافظت از تجهیزات الکتریکی در برابر اضافه بار و اتصال کوتاه به کار می‌رود. این دستگاه به طور دائم جریان برق را بررسی میکند و اگر میزان جریان از حد مجاز بیشتر شود، به صورت خودکار برق را قطع میکند تا از آسیب به دستگاه‌ها و از بروز خطراتی مثل آتش‌سوزی جلوگیری شود.
پس از رفع مشکل و با زدن دکمه بازنشانی، محافظ برق دوباره جریان را برقرار میکند. به زبان ساده، وظیفه اصلی محافظ برق، مراقبت از وسایل برقی و جلوگیری از خطرات ناشی از اختلالات الکتریکی است.

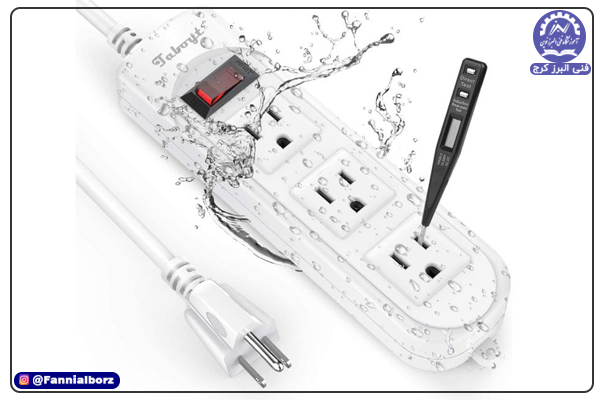

چطور مطمئن بشیم که محافظ برق درست کار می‌کنه؟
برای اطمینان از سالم بودن محافظ برق، می‌توانید چند مرحله ساده را انجام دهید:
چطور مطمئن بشیم که محافظ برق درست کار می‌کنه؟
بررسی ظاهری
اولین قدم، نگاهی دقیق به بدنه محافظ است. مطمئن شوید که هیچ ترک یا شکستگی روی آن وجود ندارد، زیرا این آسیب‌ها می‌توانند عملکرد دستگاه را تحت تأثیر قرار دهند. همچنین، به اتصالات و سیم‌کشی‌ها دقت کنید؛ باید سالم و محکم باشند تا هیچ‌گونه خطری ایجاد نکنند. دکمه‌ها و اهرم‌ها باید به راحتی و بدون گیر کردن حرکت کنند تا در مواقع ضروری به سرعت قابل استفاده باشند.
تست عملکرد
یکی از بهترین راه‌ها برای بررسی عملکرد محافظ، آزمایش آن تحت بار اضافی است. برای این کار، می‌توانید از یک دستگاه برقی با مصرف بالا استفاده کنید. اگر محافظ درست عمل کند، در صورت بروز اضافه بار باید به سرعت و در عرض چند ثانیه جریان برق را قطع کند. این تست به شما اطمینان می‌دهد که در شرایط بحرانی، محافظ به درستی عمل خواهد کرد.
اندازه‌گیری مقاومت الکتریکی با آوومتر
با کمک یک آوومتر، می‌توانید مقاومت الکتریکی بین دو سر محافظ را اندازه‌گیری کنید. یک مقاومت نزدیک به صفر نشان‌دهنده سلامت اتصال است، در حالی که مقادیر بالاتر می‌توانند نشان‌دهنده وجود مشکلاتی مانند اتصالات نامناسب باشند. این اندازه‌گیری می‌تواند اطلاعات دقیقی درباره وضعیت سلامت محافظ به شما بدهد.
استفاده از دستگاه تستر محافظ
دستگاه‌های تستر محافظ برق ابزارهای مفیدی هستند که می‌توانند به شما در بررسی عملکرد و تنظیمات محافظ کمک کنند. این دستگاه‌ها معمولاً می توانند پارامترهایی مانند جریان قطع و ولتاژ را اندازه‌گیری کنند. با استفاده از این ابزارها، می‌توانید به طور دقیق وضعیت محافظ را ارزیابی کرده و از کارایی آن اطمینان حاصل کنید.
با انجام این مراحل ساده، می‌توانید از سلامت و کارایی محافظ برق خود مطمئن شوید و در صورت نیاز، اقدامات لازم را برای جلوگیری از مشکلات آینده انجام دهید.
آیا می‌توان محافظ برق را تعمیر کرد یا باید آن را تعویض کنیم؟
اگر محافظ برق شما دچار خرابی شده است و این خرابی ناشی از نوسانات ولتاژ باشد، احتمالاً برخی از قطعات داخلی مانند فیوز، رله و خازن نیاز به تعویض دارند. در این حالت، یک متخصص فنی برق می‌تواند به تعمیر این قطعات و بازگرداندن عملکرد محافظ کمک کند. اما اگر مشکل به دلایلی مثل ضربه، نفوذ آب یا اتصال کوتاه ایجاد شده باشد، ممکن است آسیب به قطعات داخلی به قدری جدی باشد که تعمیر آن مقرون‌به‌صرفه نباشد.
تعمیر یا تعویض محافظ برق
در این شرایط، خرید یک محافظ برق جدید گزینه بهتری خواهد بود. به طور کلی، اگر با مشکل در محافظ برق خود مواجه شدید، توصیه میشود آن را به یک متخصص برق نشان دهید. او می‌تواند وضعیت آن را بررسی کرده و در صورتی که خرابی قابل تعمیر باشد، اقدام به تعمیر آن کند.
چگونه سالم بودن محافظ برق را تست کنیم؟
برای مطمین شدن از عملکرد صحیح این دستگاه، می‌توان از دو روش ساده استفاده کرد:
تست با لامپ
قطع برق: ابتدا برق ورودی به محافظ را قطع کنید.
اتصال لامپ: یک لامپ 200 واتی را به ورودی محافظ وصل کنید.
وصل کردن برق: برق ورودی را دوباره وصل کنید.
بررسی روشن شدن لامپ: اگر لامپ روشن شد، محافظ سالم است. در غیر این صورت، احتمال وجود مشکل در محافظ وجود دارد.
تست با مولتی متر
قطع برق: برق ورودی به محافظ را قطع کنید.
اتصال مولتی‌متر: مولتی‌متر را به ورودی محافظ برق وصل کنید.
وصل کردن برق: برق را وصل کنید و ولتاژ را اندازه‌گیری کنید.
بررسی ولتاژ: ولتاژ باید در محدوده مشخص شده توسط سازنده باشد. اگر خارج از این محدوده باشد، ممکن است محافظ خراب شده باشد.
قطع و وصل شدن مکرر محافظ برق
اگر محافظ برق شما به طور دائم قطع و وصل میشود، این ممکن است به دلایل زیر باشد:
نشتی در مدار الکتریکی
اتصال ضعیف سیم‌ها
استفاده از لوازم برقی با مصرف بالا
فرسودگی سیم‌کشی
خوردگی یا اتصالی در بدنه محافظ
معایب محافظ برق
1.هزینه بالا آن
2. فضای زیاد را اشغال میکند
3. خیلی زود فرسوده میشود
معایب محافظ برق
چراغ‌های نشانگر در محافظ برق
محافظ‌های برق معمولاً با سه چراغ نشانگر طراحی می‌شوند که هر کدام وضعیت خاصی را نشان می‌دهند:
چراغ سبز
این چراغ نشان‌دهنده سلامت و عملکرد صحیح محافظ است. روشن بودن چراغ سبز به شما این اطمینان را می‌دهد که جریان برق به درستی منتقل میشود و می‌توانید با خیال راحت وسایل الکتریکی خود را به آن متصل کنید.
چراغ زرد
چراغ زرد به معنای وجود نوسانات در جریان برق است. اگر این چراغ روشن شود، محافظ به طور خودکار جریان برق را قطع میکند تا از آسیب دیدن وسایل الکتریکی جلوگیری کند. پس از رفع نوسانات، محافظ مجدداً جریان را وصل میکند.
چراغ قرمز
چراغ قرمز نشان‌دهنده وجود مشکل در خود محافظ یا شبکه برق است. اگر این چراغ روشن شود، باید سریع محافظ را از برق جدا کنید و از استفاده از آن خودداری کنید تا از بروز آسیب بیشتر جلوگیری کنید.
در نهایت، شناخت عملکرد این چراغ‌ها و وضعیت‌های مربوط به آن‌ها به شما کمک میکند تا از کارکرد صحیح محافظ برق خود اطمینان حاصل کرده و در صورت نیاز، اقدام به تعمیر یا تعویض آن کنید.
اگر این چراغ روشن باقی بماند، می‌تواند به دلایل زیر باشد:
علت چشمک زدن چراغ قرمز محافظ برق
خرابی محافظ برق
یکی از شایع‌ترین دلایل روشن ماندن چراغ قرمز، خرابی داخلی خود دستگاه است. این خرابی ممکن است از فرسودگی یا آسیب به قطعات الکترونیکی باشد که عملکرد دستگاه را تحت تأثیر قرار می‌دهد.
اتصال بیش از حد لوازم برقی
وقتی که تعداد زیادی وسیله برقی به یک محافظ متصل میشود و از ظرفیت آن بیشتر میشود، ممکن است چراغ قرمز روشن شود. این وضعیت می‌تواند خطرات جدی، از جمله آتش‌سوزی، به همراه داشته باشد.
مشکلات شبکه برق
وجود نوسانات شدید در شبکه برق یا قطع و وصل مکرر جریان می‌تواند به روشن ماندن چراغ قرمز منجر شود. این شرایط نشان‌دهنده مشکلات جدی در سیستم برق‌رسانی است که باید به آن توجه شود.
قطعی برق
در برخی موارد، چراغ قرمز ممکن است به دلیل قطعی برق روشن بماند. در این حالت، بررسی وضعیت شبکه برق و اطمینان از برقراری مجدد جریان ضروری است.
اقدام لازم
اگر چراغ قرمز محافظ برق شما روشن ماند، لازم است به سرعت علت آن را شناسایی و مشکل را برطرف کنید. اگر مشکل از خود محافظ برق باشد، بهتر است دستگاه را تعویض کنید تا از بروز آسیب به وسایل الکتریکی دیگر جلوگیری شود. همچنین بررسی دقیق وضعیت شبکه برق و اطمینان از عملکرد صحیح آن می‌تواند در جلوگیری از بروز مشکلات آینده کمک‌کننده باشد.
دلیل روشن شدن چراغ زرد محافظ برق و قطع و وصل مکرر آن
خرابی محافظ برق
اگر محافظ برق دچار نقص فنی یا خرابی شود، نمی‌تواند به درستی ولتاژ را کنترل کند. این مشکل باعث میشود که جریان برق از حد مجاز خارج شده و به وسایل برقی آسیب برساند.
مشکلات در دستگاه‌های متصل
دستگاه‌هایی که به محافظ وصل شده‌اند ممکن است به دلیل عیب های داخلی، نوسانات ایجاد کنند. این نوسانات می‌توانند باعث خروج ولتاژ از محدوده ایمن شده و کارایی محافظ را تحت تأثیر قرار دهند.
نوسانات شبکه برق
هرگونه تغییر ناگهانی در ولتاژ شبکه برق، نظیر اضافه بار یا اختلالات دیگر، می‌تواند منجر به نوساناتی شود که از عملکرد صحیح محافظ خارج است. در چنین شرایطی، محافظ ممکن است نتواند جریان برق را در محدوده ایمن نگه دارد.
خرابی محافظ برق
دلایل یکسره شدن محافظ برق
یکسره شدن محافظ برق به معنای قطع دائمی جریان الکتریکی است و می‌تواند به دلایل زیر رخ دهد:
اتصال کوتاه: یک اتصال کوتاه در مدار می‌تواند باعث افزایش ناگهانی جریان شود که محافظ برق را مجبور به قطع جریان میکند.
سوختن فیوز: فیوزهای داخلی محافظ ممکن است بر اثر اضافه بار یا نوسانات برق بسوزند و کارکرد دستگاه را بهم بریزد.
آسیب به قطعات داخلی: آسیب به اجزای الکترونیکی و مدارات کنترل کننده درون محافظ می‌تواند موجب بروز این مشکل شود.
خوردگی اتصالات: اکسیداسیون و خوردگی در اتصالات داخلی ممکن است مانع از عملکرد صحیح محافظ شود.
فرسودگی مکانیزم‌ها: مکانیزم‌های قدیمی یا فرسوده به دلیل استفاده طولانی‌مدت می‌توانند باعث یکسره شدن محافظ برق شوند.
اگر محافظ برق به صورت یکسره قطع شده باشد، لازم است مدار بررسی کنید و در صورت عدم وجود مشکل ظاهری، دستگاه توسط یک متخصص مورد بررسی قرار گیرد.
